N.C LEVELLER FEEDER
N.C LEVELLER FEEDER
최상의 품질 및 안정된 제품을 공급해드립니다.

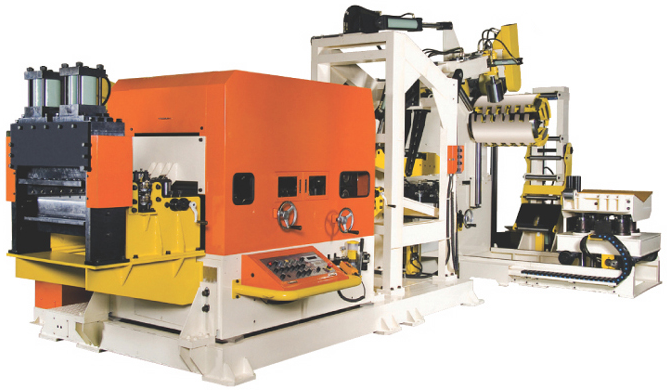

N.C LEVELLER FEEDER [소형]
기계 구성도
특징 및 장점
중판 소재작업에 적합
다양한 기종 선택
작업의 간편성과 무소음 중점
작업높이 조절이 용이
캠방식 및 링크방식의 릴리스 시스템
죠인트 사용으로 인한 정확한 피딩 및 릴리스 순발력 향상
메인조작반의 일체화
진입가이드롤 보강으로 직진성 향상
코일 관성 흡수능력의 우수
AC 서보모터 선택으로 정밀도 유지 및 간단한 위치거리 설정

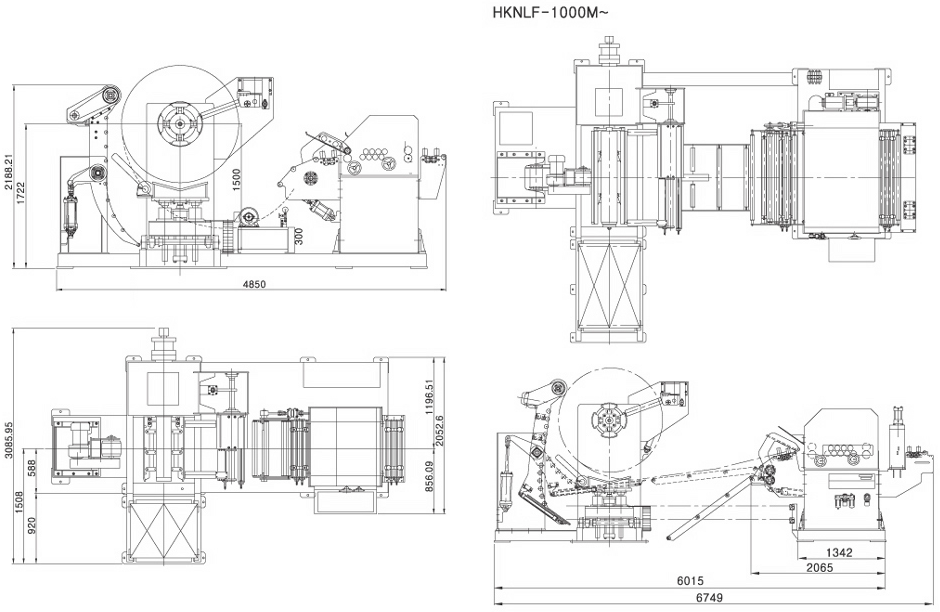

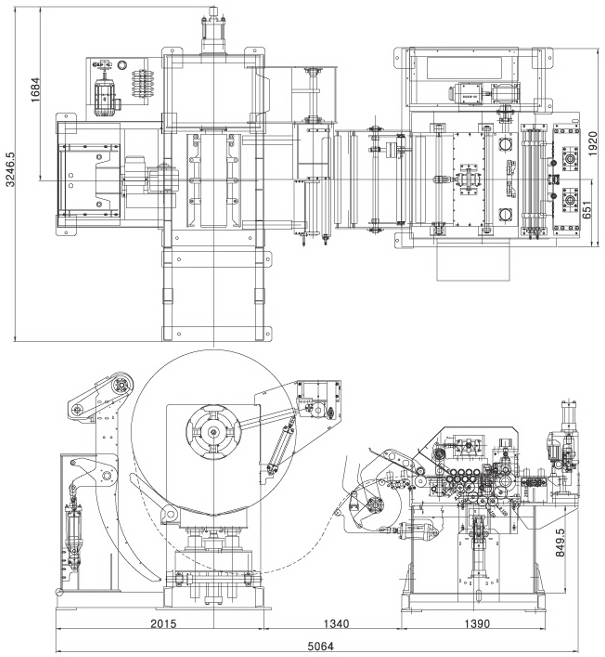

외형도
교정능력
| MODEL | |
| Thickness(mm) | 0.8 |
| 1.0 | |
| 1.2 | |
| 1.6 | |
| 2.3 | |
| 2.6 | |
| 3.2 | |
| 4.0 | |
| HKNLF -400M | HKNLF -500M | HKNLF -600M | HKNLF -700M | HKNLF -800M | HKNLF -1000M | HKNLF -1300M | HKNLF -1500M |
| 400 | 500 | 600 | 700 | 800 | 1000 | 1300 | 1500 |
| 700 | |||||||
| 600 | 600 | 800 | 900 | 1000 | |||
| 500 | 500 | 500 | 700 | 800 | 800 | ||
| 400 | 450 | 450 | 450 | 600 | 700 | 700 | |
| 350 | 350 | 400 | 400 | 400 | 500 | 600 | 600 |
| 600 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |
사양
| 구분 / 기종 Item / Model | 단위 (Unit) |
| 재료폭 / Material Width | mm |
| 재료두께 / Material Thickness | mm |
| 코일내경 / Material Dia | mm |
| 코일외경 / Material Out Dia | mm |
| 이송량 / Feeding Pitch | mm |
| 이송속도 / Top Speed | mm |
| 재료중량 / Coil Weight | kg |
| 드럼확축방식 / Drum Expansion | - |
| 교정방식 / Calibration Method | - |
| 서보용량 / Main Servo Motor | kW |
| 사용공기압 / Pneumatic Pressure | kg/㎠ |
| 운전방식 / Operating Mode | - |
| 옵션 / Option | - |
| HKNLF -400M | HKNLF -500M | HKNLF -600M | HKNLF -700M | HKNLF -800M | HKNLF -1000M | HKNLF -1300M | HKNLF -1500M |
| 400 | 500 | 600 | 700 | 800 | 1000 | 1300 | 1500 |
| 0.8~3.2 | |||||||
| 508 | |||||||
| 1,500(1,800) | |||||||
| 9999.99 | |||||||
| 16 | |||||||
| 3,000~7,000 | 7,000~15,000 | ||||||
| 유압 확축식 Possible to Enlarge or Reduce Through Hydraulic Pressure | |||||||
| 좌우 기울기식 Horizontally Inclining Operation | |||||||
| 5.0~11.0 | |||||||
| 5 | |||||||
| Press & Feeder Master, Digital S/W Set | |||||||
| Coil Car, End Shear, 오일도포장치(Oil Spraying Device), 오일공급기(Oil Supplying Device) | |||||||

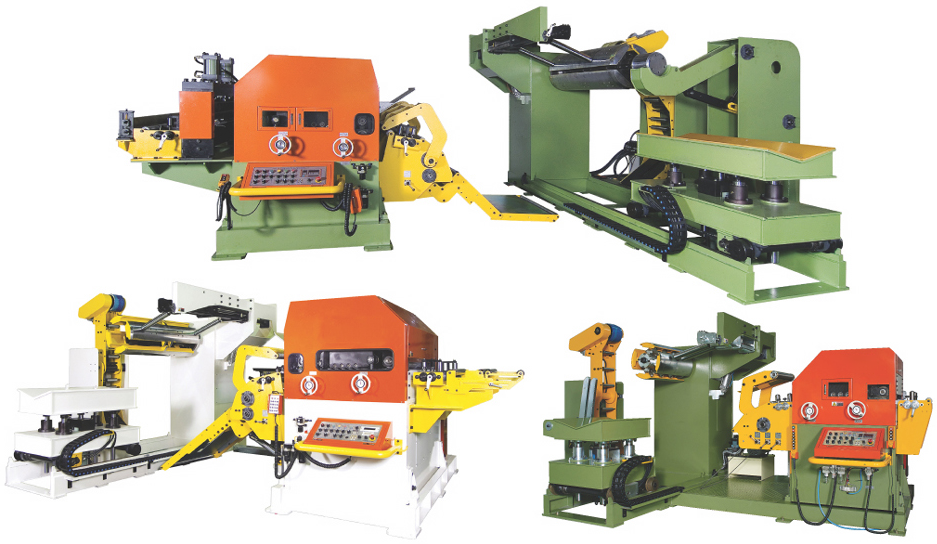

N.C LEVELLER FEEDER [중형]
기계 구성도
특징 및 장점
중판 소재작업에 적합
다양한 기종 선택
작업의 간편성과 무소음 중점
작업높이 조절이 용이
캠방식 및 링크방식의 릴리스 시스템
죠인트 사용으로 인한 정확한 피딩 및 릴리스 순발력 향상
메인조작반의 일체화
진입가이드롤 보강으로 직진성 향상
코일 관성 흡수능력의 우수
AC 서보모터 선택으로 정밀도 유지 및 간단한 위치거리 설정
외형도
교정능력
| MODEL | HKNLF -500MT | HKNLF -600MT | HKNLF -700MT | HKNLF -800MT | |
| Thickness(mm) | 1.0 | 500 | 600 | 700 | 800 |
| 1.2 | |||||
| 1.6 | 700 | ||||
| 2.3 | 600 | 600 | |||
| 2.6 | 500 | 500 | 500 | ||
| 3.2 | 400 | 450 | 450 | 450 | |
| 4.0 | 350 | 400 | 400 | 400 | |
| 4.5 | 200 | 200 | 200 | 200 | |
사양
| 구분 / 기종 Item / Model | 단위 (Unit) | HKNLF -500MT | HKNLF -600MT | HKNLF -700MT | HKNLF -800MT |
| 재료폭 / Material Width | mm | 500 | 600 | 700 | 800 |
| 재료두께 / Material Thickness | mm | 1.0~4.5 | |||
| 코일내경 / Material Dia | mm | 508 | |||
| 코일외경 / Material Out Dia | mm | 1,500(1,800) | |||
| 이송량 / Feeding Pitch | mm | 9999.99 | |||
| 이송속도 / Top Speed | mm | 16 | |||
| 재료중량 / Coil Weight | kg | 5,000~7,000 | |||
| 드럼확축방식 / Drum Expansion | - | 유압 확축식 Possible to Enlarge or Reduce Through Hydraulic Pressure | |||
| 교정방식 / Calibration Method | - | 좌우 기울기식 Horizontally Inclining Operation | |||
| 서보용량 / Main Servo Motor | kW | 7 | |||
| 사용공기압 / Pneumatic Pressure | kg/㎠ | 5 | |||
| 운전방식 / Operating Mode | - | Press & Feeder Master, Digital S/W Set | |||
| 옵션 / Option | - | Coil Car, End Shear, 오일도포장치(Oil Spraying Device), 오일공급기(Oil Supplying Device) | |||

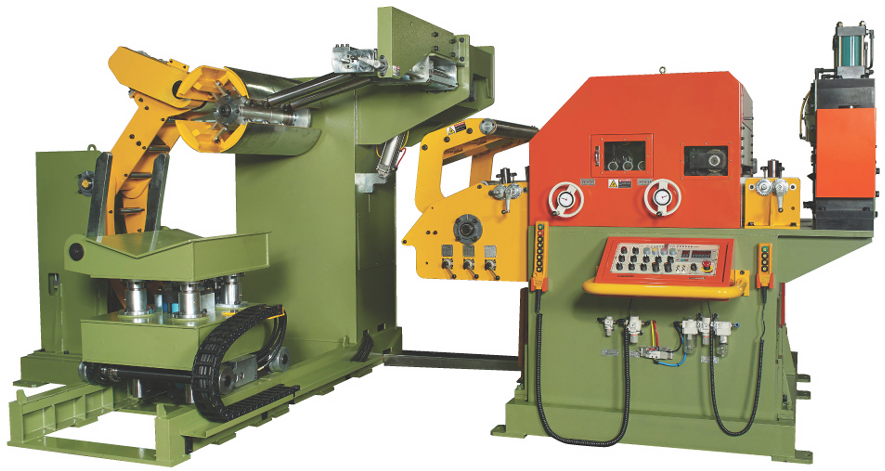

N.C LEVELLER FEEDER [대형]

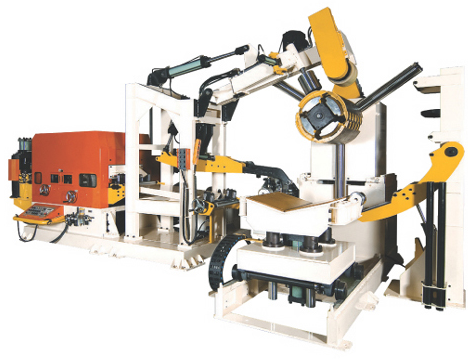

기계 구성도
코일 진입
후판 코일의 원활한 진입을 위해 코일 리프터 및 코일 인서트 유니트로 안내하여 강제 진입시킨다.
코일 진입시까지 강력한 유압 작동으로 움직이므로 작업자가 별도의 수작업 없이 진입할 수 있다.
코일의 풀림
언코일러 회전력과 오프너롤의 회전력이 차동됨으로 코일의 헝클림을 개선하였고, 회전 및 정지시 가감속 장치로 정숙하게 작동한다.
언코일러에 3개소 고정 코일 가이드 및 오프너롤의 댄싱가이드롤이 있어 코일의 외부 삐침을 방지한다.
코일의 직진도 및 정확도
후판소재의 상방향 휨을 고려하여 롤을 배치하였고, 좌우 기울기 조절로 소성변형에 의한 직진도를 높이고 핀치롤의 동력전달을 상롤 조인트 방식을 적용하여 상승시 롤의 회전을 방지하여 피딩 정확도를 높였다.

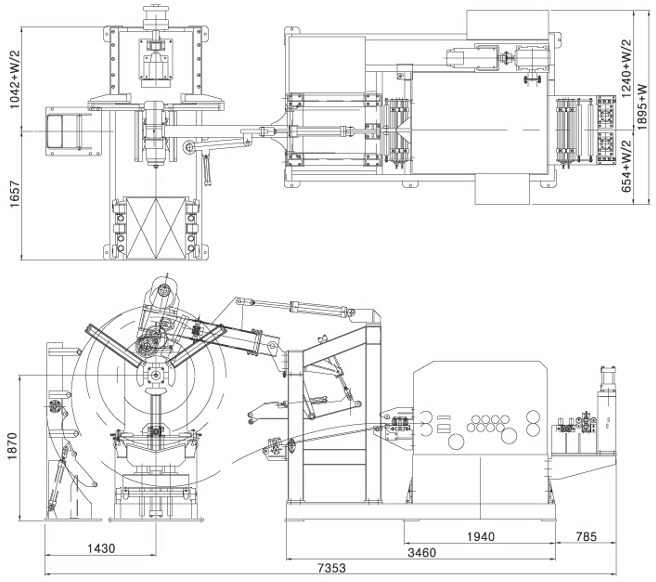

외형도
교정능력
| MODEL | HKNLF -500TH | HKNLF -600TH | HKNLF -700TH | HKNLF -800TH | HKNLF -900TH | HKNLF -100TH | |
| Thickness (mm) | 3.2 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 4.0 | |||||||
| 4.5 | |||||||
| 5.0 | |||||||
| 6.0 | 600 | 700 | 700 | 700 | |||
| 7.0 | 500 | 500 | 600 | 600 | 600 | ||
| 8.0 | 400 | 450 | 400 | 500 | 500 | 500 | |
| 9.0 | 350 | 350 | 350 | 450 | 450 | 450 | |
| 10.0 | 250 | 250 | 250 | 350 | 350 | 350 | |
| 11.0 | 150 | 150 | 150 | 200 | 200 | 200 | |
교정능력
| 구분 / 기종 Item / Model | 단위 (Unit) | HKNLF -500TH | HKNLF -600TH | HKNLF -700TH | HKNLF -800TH | HKNLF -900TH | HKNLF -100TH |
| 재료폭 / Material Width | mm | 500 | 600 | 700 | 800 | 900 | 1000 |
| 재료두께 / Material Thickness | mm | 3.2~11 | |||||
| 코일내경 / Material Dia | mm | 508(600) | |||||
| 코일외경 / Material Out Dia | mm | 1,800 | |||||
| 이송량 / Feeding Pitch | mm | 9999.99 | |||||
| 이송속도 / Top Speed | mm | 16 | |||||
| 재료중량 / Coil Weight | kg | 7,000 | 10,000 | ||||
| 드럼확축방식 / Drum Expansion | - | 유압 확축식 Possible to Enlarge or Reduce Through Hydraulic Pressure | |||||
| 서보용량 / Main Servo Motor | kW | 15(22) | 22~37 | ||||
| 사용공기압 / Pneumatic Pressure | kg/㎠ | 5 | |||||
| 운전방식 / Operating Mode | - | Press & Feeder Master, Digital S/W Set | |||||
| 옵션 / Option | - | Coil Car, End Shear, 오일도포장치(Oil Spraying Device), 오일공급기(Oil Supplying Device) | |||||

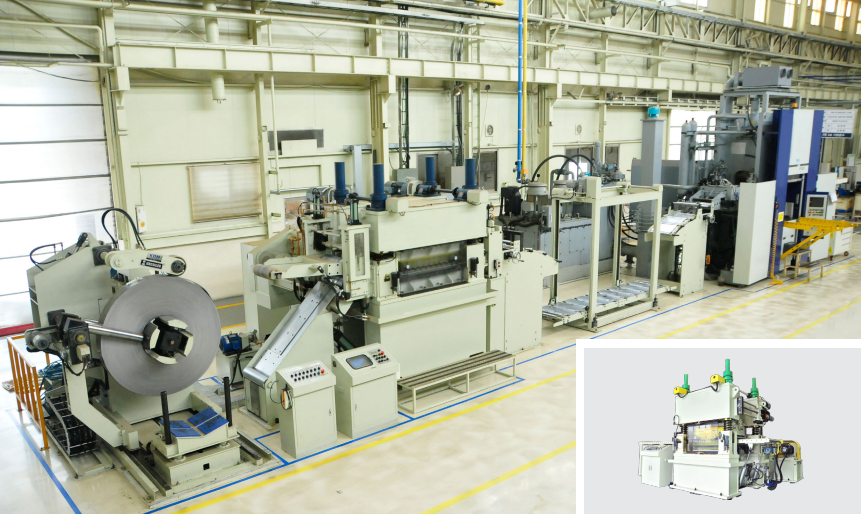

FINE BLANKING & SHEET-LEVELLER
Fine Blanking 및 Sheet 소재의 정밀 레벨링
워크롤 Cassette Type 적용으로 고품질 생산 및 정도 유지
워크롤 Open 및 Cleaning 시스템 적용으로 최적의 롤 상태 유지
모델 교체 후 동일 레벨링 작업시 메모리 기능으로 작업 용이
코일 Auto Loading 적용으로 생산성 향상
설비 사양
| Spec | FBL-150 | FBL-320 | FBL-600 | FBL-1000 |
| 코일 두께 | 0.1~.1.5mm | 1.0~3.2mm | 3.2~6.0mm | 5.0~10.0mm |
| 코일 너비 | 100~400mm | 100~600mm | 200~800mm | 200~1,200mm |
| 속도 | 10~16m/min | 10~16m/min | 10~16m/min | 10~16m/min |
| 워크롤 | ∅35~45, 15~21Pcs | ∅45~65, 15~21Pcs | ∅55~75, 15~21Pcs | ∅75~90, 15~21Pcs |
OPTION

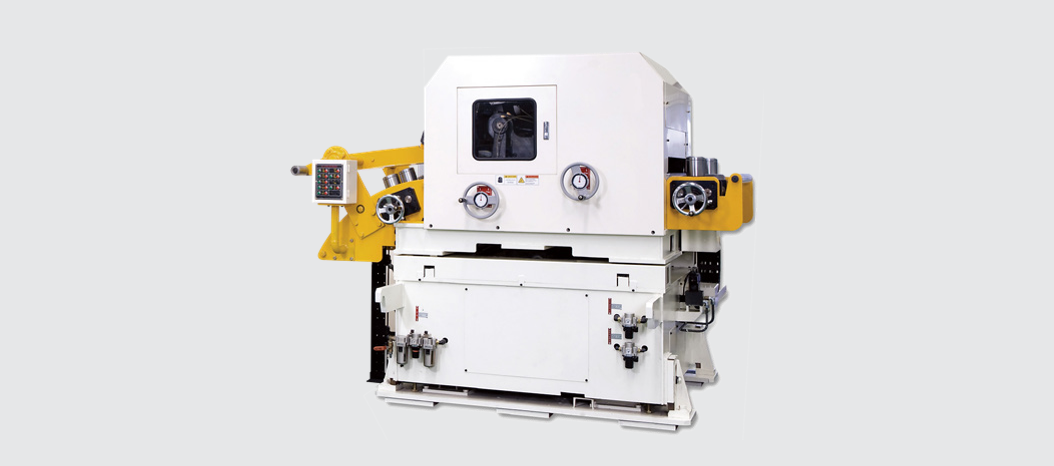

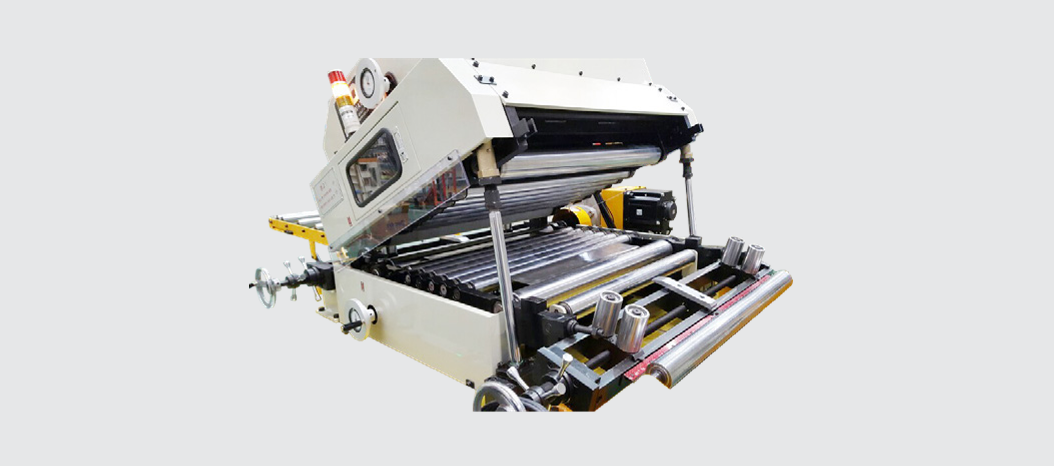

WORK ROLL OPEN
Work Roll Open타입으로 롤 청소 용이
MG/SL Model만 적용 가능
ZIGZAG SYSTEM
원형의 BLK'를 다열 작업이 가능하게 Leveller Feeder를 좌우로 이송
..

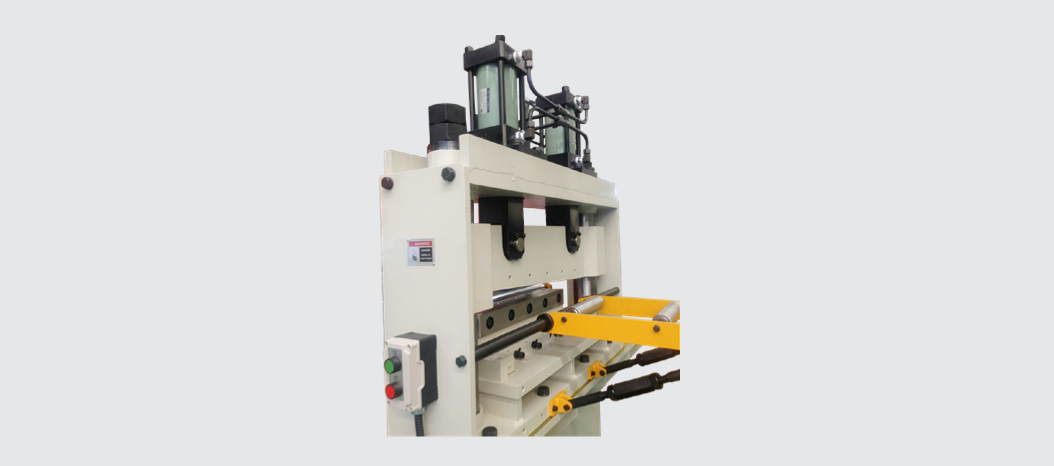

END SHEARING
코일의 처음 또는 끝부분 및 Recoil시 절단용으로 사용
유압구동

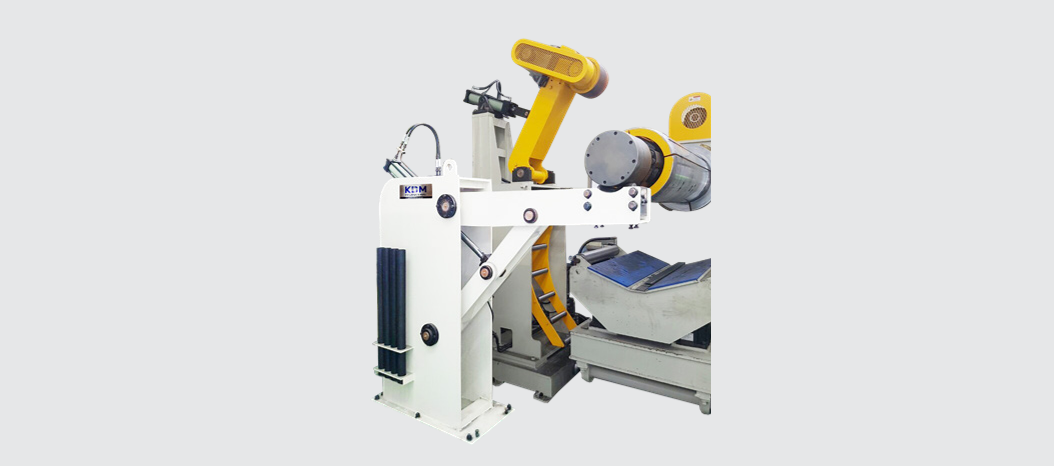

DRUM SUPPORT
코일소재 1,200㎜ｘ10Ton 이상 사용 시 언코일러 처짐 방지
..

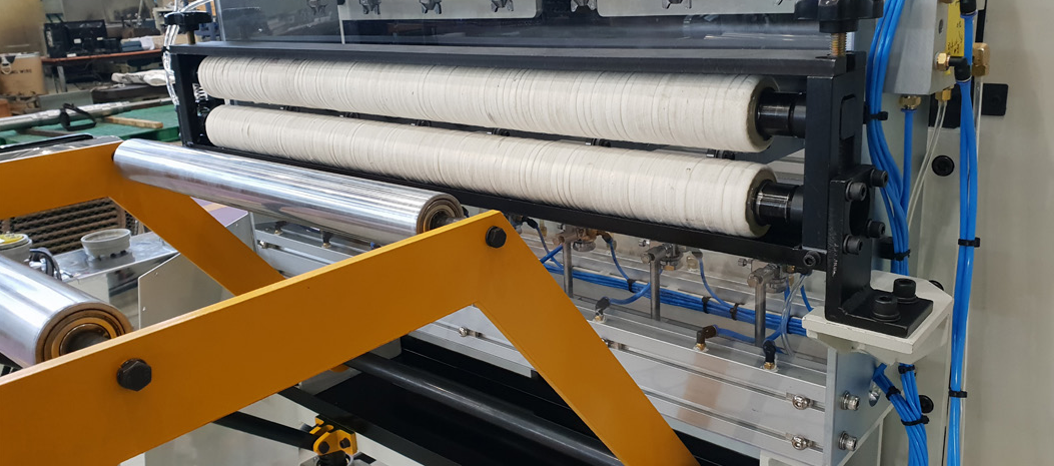

OILER
반자동형. 타이머 설정 시간에 따른 오일 분사
자동형. 타이머 설정 시간에 따른 오일 분사, 순환시스템으로 오일 재사용

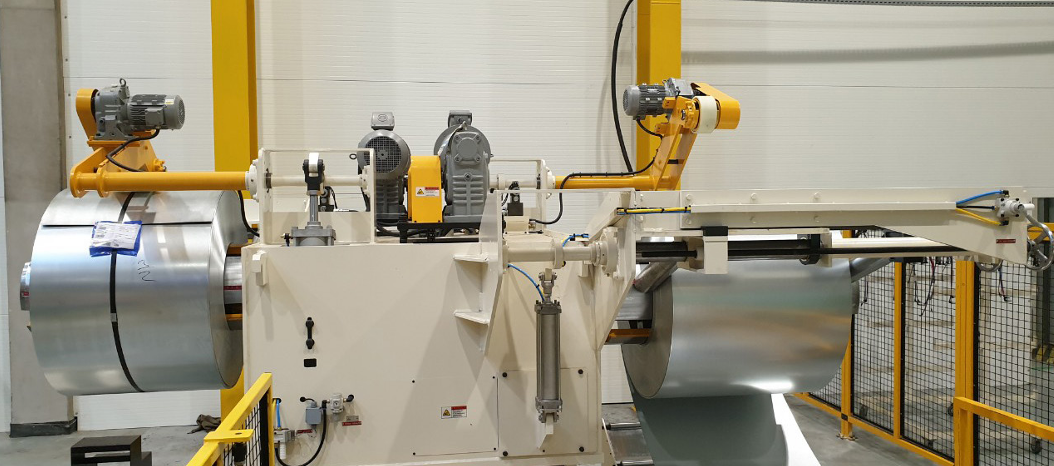

DOUBLE UNCOILER
두 개의 언코일러로 이루어져 대기 중인 언코일러에 미리 코일소재를 장착하여 교체로 인한 작업시간 절감
WORK ROLL SERVO UP/DOWN
Servo구동방식으로 코일마다 레벨링 조절량을 입력 기억시킨 후, 차후 동일 작업 시 자동 설정 가능
