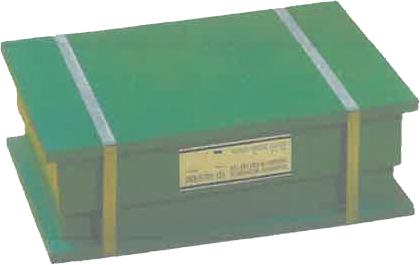

PS 시리즈-SPRING PAD

  • 프레스 전용 방진 서보트

  • 스프링 유니트 type 방진 서포트

  • 방진효과에 우수하며 진동이 심한기계에 적용

  • 다양한 설비에 적용 가능

Type
PS-04-U2
PS-06-U2
PS-08-U2
PS-09-U2
PS-12-U2
PS-16-U2
PS-20-U2
PS-24-U2
PS-36-U2
PS-42-U2

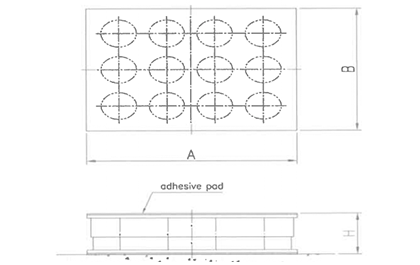

LOAD CAPACITY SPRING RATE DIMENSIONS HEIGHT
F C
From To Cvert Choriz A B H From
Ton Ton kg/mm kg/mm mm mm
2.1 3.9 0.35 0.47 225 225 104 100
3.2 5.9 0.53 0.71 225 225 104 100
4.3 7.9 0.71 0.94 225 25 104 100
4.8 8.9 0.8 1.06 320 320 104 100
5.4 11.8 1 1.43 415 320 104 100
8.6 15.8 1.43 1.89 415 415 104 100
10.7 19.7 1.78 2.36 510 415 104 100
12.9 23.5 2.74 2.84 605 415 104 100
19.3 35.5 3.22 4.26 6605 605 104 100
22.5 41.4 3.75 4.97 700 605 104 100

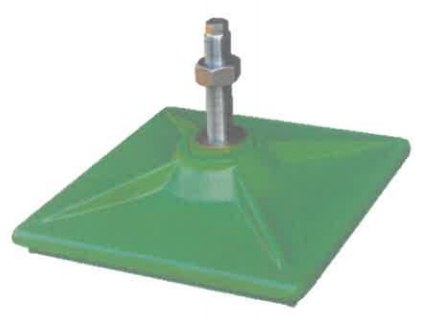

AP 시리즈-PAD TYPE

  • 프레스 전용 방진 서보트

  • 패드 타입의 방진 서포트

  • 용이한 설치와 다양한 모델

  • 국내 생산 제품

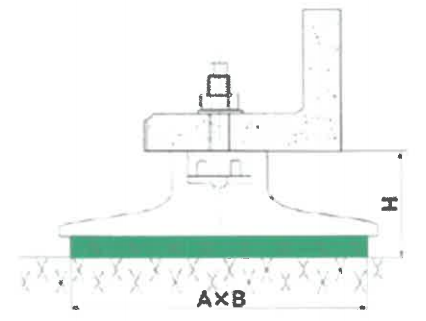

Type DIMENSION(mm) DIMENSION(mm) MAX Load Bolt
AxB H Capa(kg) 구성
AP-160/5 160x160 55 1600 M20x150
AP-230/5 215x215 80 3600 M20x150
AP-300/5 285x285 90 6400 M24x150
AP-500/5 360x360 100 1000 M30x180

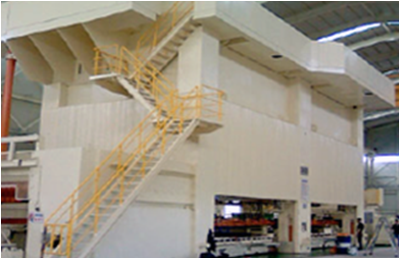

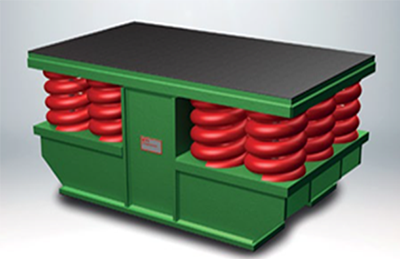

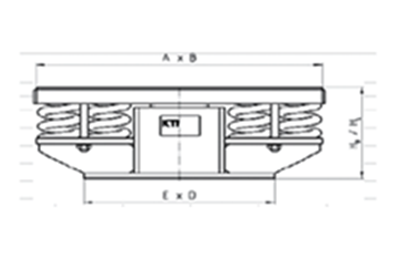

PWG 시리즈

  • 중·대형 프레스 용 방진 서포트

  • 적용범위가 넓은 다양한 모델

  • 스프링 댐퍼 타입 방진 서포트

  • 독일 KTI 제품으로 높은 신뢰성

  • 우수한 상하좌우 진동흡수 능력

TYPE MODEL
PWG 38.23.04.00.500
PWG 38.23.05.00.500
PWG 38.23.06.00.500
PWG 38.23.08.04.500
PWG 38.23.11.00.500
PWG 38.23.14.10.500
PWG 38.23.19.00.500
PWG 38.23.24.08.500
PWG 38.23.27.27.500
CAPACITY
kN		 C(v)
kN/mm		 H(o)
mm		 H(l)
mm		 A
mm		 B
mm		 E
mm		 WEIGHT
kg
280 18.7 500 485 570 340 450 190
430 28.6 500 485 570 340 450 210
510 34.3 500 485 570 420 450 250
620 41.6 500 485 580 510 450 380
770 51.4 500 485 580 680 450 510
1140 75.9 500 485 920 510 750 625
1330 88.7 500 485 920 680 750 720
1810 120.5 500 485 920 850 700 950
2320 154.4 500 485 1260 680 960 1050

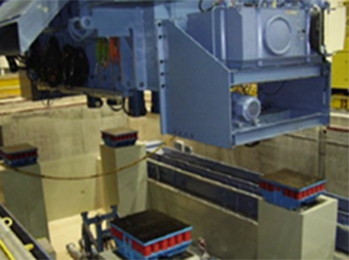

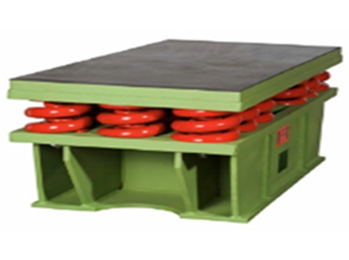

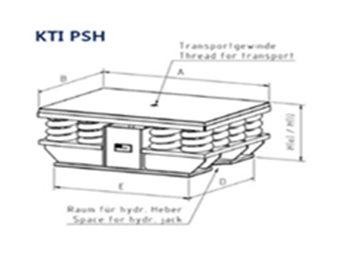

PSH 시리즈

  • 중·대형 프레스 용 방진 서포트

  • 적용범위가 넓은 다양한 모델

  • 스프링 댐퍼 타입 방진 서포트

  • 독일 KTI 제품으로 높은 신뢰성

  • 우수한 상하좌우 진동흡수 능력

TYPE MODEL
PSH 32.125.04.00.250
PSH 32.125.04.04.250
PSH 32.125.06.00.270
PSH 32.125.06.06.270
PSH 32.125.08.00.300
PSH 32.125.08.08.300
PSH 32.125.10.10.320
PSH 32.125.12.12.270
PSH 32.125.16.00.320
PSH 32.125.16.16.320
CAPACITY
kN		 C(v)
kN/mm		 H(o)
mm		 H(l)
mm		 A
mm		 B
mm		 E
mm		 WEIGHT
kg
150 30.1 250 245 500 300 400 94
185 36.6 250 245 500 300 400 104
225 45.2 270 265 500 450 400 165
275 54.8 270 265 500 450 400 182
300 60.2 300 295 500 600 400 215
365 73.1 300 295 50 600 400 238
460 91.4 3220 315 500 750 400 305
550 109.7 270 265 800 450 650 330
610 120.5 320 315 800 600 650 390
740 147.6 320 315 800 600 650 440
